BL-SDDC-1000-B là bộ điều khiển mạng do Bảo Linh thiết kế và sản xuất tại Việt Nam, dùng cho các cụm thiết bị lớn như trạm chiller hay hệ AHU. Nó đứng ở lớp giữa của hệ thống: nói BACnet IP lên phần mềm quản lý, và nói Modbus RTU hoặc BACnet MS/TP xuống thiết bị hiện trường.
Năng lực xử lý
| Hạng mục | Thông số |
|---|---|
| Điểm dữ liệu | 1.000 |
| Lịch chạy trên thiết bị | 32 |
| Điểm chia sẻ dữ liệu | 100 |
| Thiết bị mỗi cổng RS485 | 32 |
| Thiết bị BACnet MS/TP quản lý được | 32 |
Bộ điều khiển tự chạy được lịch và giữ dữ liệu chia sẻ ngay trên thiết bị. Nghĩa là khi mất kết nối tới máy chủ, các thiết bị vẫn tiếp tục vận hành theo lịch đã nạp thay vì dừng lại chờ lệnh.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Nguồn cấp | 12–24 VDC ±10%, cầu đấu vít cắm rời — cạnh trên (V+ V− 0V 0V) |
| Ethernet | 1 × 100 Mbps — cạnh phải |
| RS485 | 2 cổng — cạnh dưới (A1 B1 G1 và A2 B2 G2) |
| Nút Config / Reset | Cạnh dưới, bên phải |
| Đèn báo | Cạnh trái: 1 nguồn · 1 trạng thái · 2 Ethernet (Link & Activity) · 4 RS485 (RX/TX) |
| Vỏ | Nhựa ABS, gắn ray DIN |
| Kích thước | 110 × 110 mm (rộng × cao) |
| Nhiệt độ hoạt động | 0 °C đến +50 °C |
| Độ ẩm hoạt động | 0 – 95 %rH |
| Nhiệt độ lưu kho | 0 °C đến +60 °C |
| CPU | 240 MHz · 16 MB Flash · 8 MB RAM · CPU riêng cho I/O |
| I/O tích hợp | Không — mở rộng bằng module I/O Konnek |
| Chứng nhận | RoHS Compliant · Made in Vietnam |

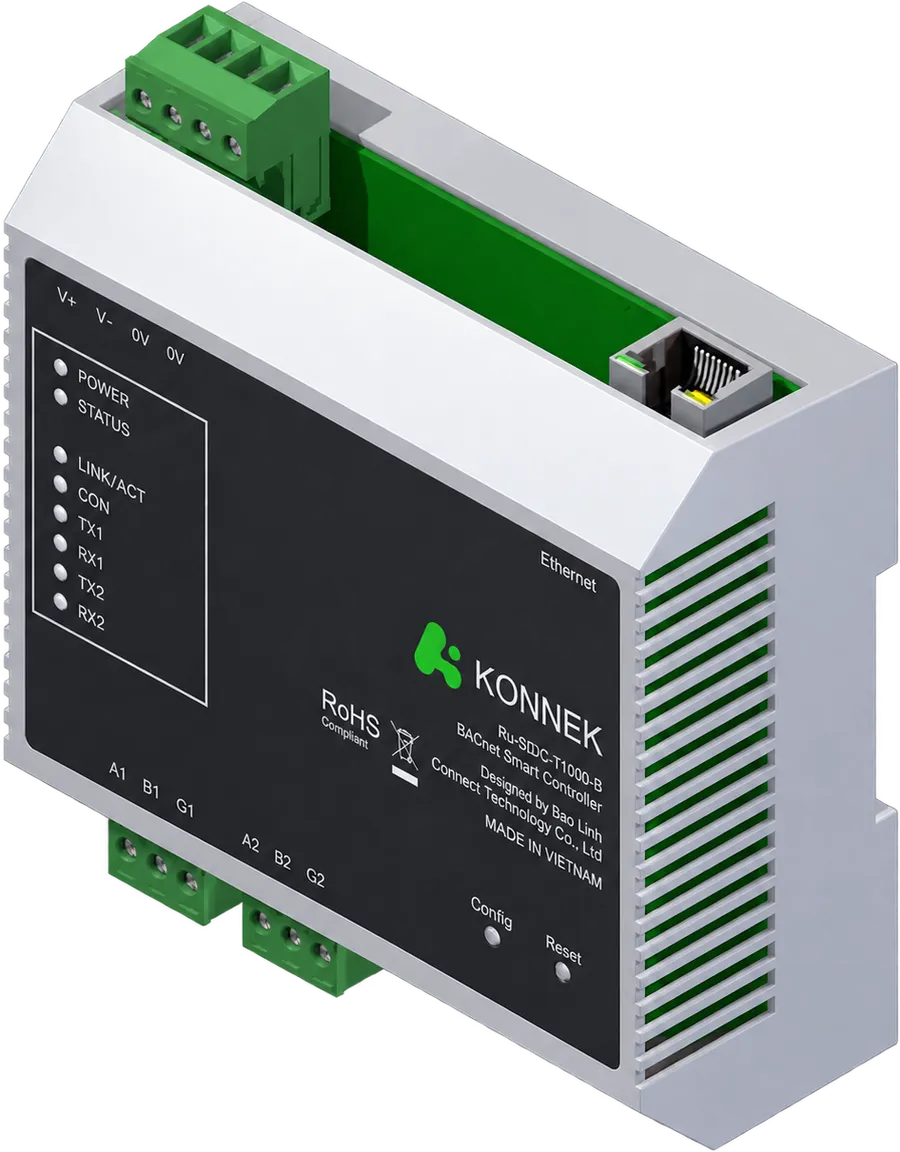

Bố trí cổng trong tủ
Cách sắp xếp cổng có chủ đích cho việc đi dây: nguồn vào từ cạnh trên, truyền thông RS485 xuống thiết bị trường ra ở cạnh dưới, còn Ethernet lên mạng toà nhà ở cạnh phải. Dây nguồn và dây tín hiệu tách về hai phía đối diện, giảm nhiễu và gọn máng.
Bộ điều khiển và module I/O cùng rộng 110 mm nên xếp liền nhau trên một thanh ray, các cổng RS485 nằm thẳng hàng ở cạnh dưới.
Hỗ trợ BACnet
Bộ điều khiển hoạt động như BACnet IP Server để trao đổi với máy chủ và chia sẻ dữ liệu với các bộ điều khiển khác.
Kiểu đối tượng hỗ trợ: Device · Analog Input · Analog Output · Analog Value · Binary Input · Binary Output · Binary Value · Multi State Input · Multi State Output · Multi State Value
Dịch vụ hỗ trợ: WhoIs · IAm · ReadProperty (A/B) · ReadPropertyMultiple (A/B) · WriteProperty (A/B) · WritePropertyMultiple (A/B) · UnconfirmedCOV · ConfirmedCOV
Lập trình bằng khối
Bộ điều khiển được lập trình bằng KUF DDC Studio — công cụ lập trình dạng khối, không phải viết mã. Kỹ sư kéo thả và nối các khối chức năng:
- Khối logic, khối toán học, khối điều khiển
- Khối so sánh, khối thời gian, khối macro
Công cụ còn cho phép thiết kế màn hình HMI nhúng thẳng vào web server của bộ điều khiển, với các thành phần cơ bản: nhãn tĩnh, nhãn động, nút bấm, ảnh tĩnh, ảnh động. Và hỗ trợ gỡ lỗi trực tuyến — xem giá trị chạy thật trong lúc chương trình đang hoạt động.
Cấu hình và nạp chương trình
Bộ điều khiển có sẵn web server để cấu hình thông tin hệ thống và gỡ lỗi, cùng FTP server để tải chương trình lên xuống. Không cần phần mềm chuyên dụng chỉ để xem cấu hình một thiết bị ngoài công trường.
Vì sao là hàng sản xuất trong nước
Bộ điều khiển nhập khẩu thường có thời gian chờ hàng dài và phụ thuộc lịch cung ứng của hãng. Với BL-SDDC-1000-B, Bảo Linh chủ động được tiến độ giao hàng, sửa firmware theo yêu cầu đặc thù của dự án, và hỗ trợ kỹ thuật trực tiếp bằng tiếng Việt tại công trường.
Bộ điều khiển được lắp trong tủ DDC do Bảo Linh thiết kế và lập trình — xem dịch vụ sản xuất tủ điện DDC.
