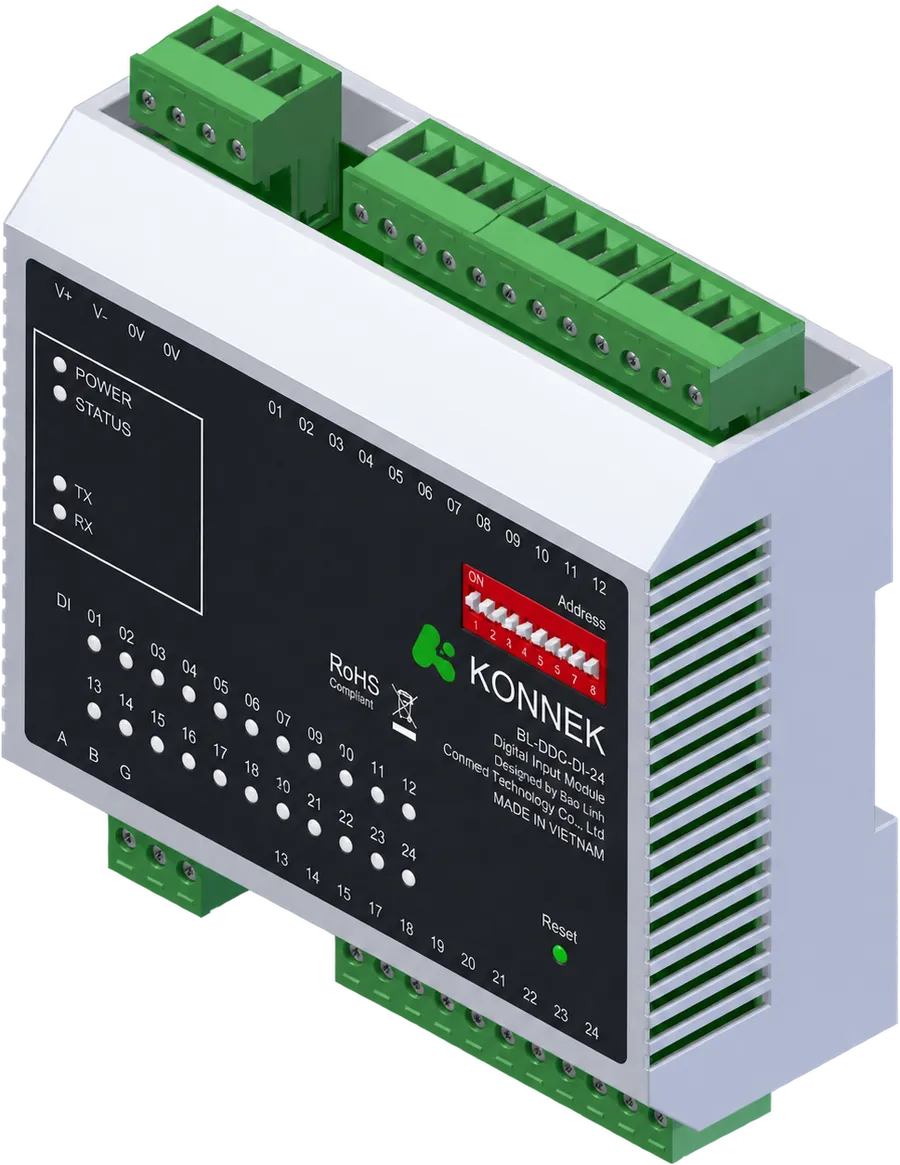

Module I/O là chỗ hệ thống chạm vào thiết bị thật: đọc trạng thái bơm quạt, nhận tín hiệu cảm biến, đóng lệnh chạy, ra tín hiệu điều tỉ lệ cho biến tần và van.
Cả bốn module nối về bộ điều khiển BL-SDDC-1000-B qua Modbus RTU. Mỗi cổng RS485 của bộ điều khiển quản lý tối đa 32 thiết bị và bộ điều khiển có 2 cổng.
Thông số dùng chung
| Hạng mục | Thông số |
|---|---|
| Nguồn cấp | 24 VDC ±10%, một cầu đấu vít cắm rời |
| Vỏ | Nhựa ABS, gắn ray DIN |
| Kích thước | 110 × 110 mm (rộng × cao) |
| Nhiệt độ hoạt động | 0 °C đến +50 °C |
| Độ ẩm hoạt động | 0 – 95 %rH |
| Nhiệt độ lưu kho | 0 °C đến +60 °C |
| Truyền thông | 1 × RS485, giao thức Modbus RTU |
| Đèn báo | 2 RS485 (RX/TX) · 1 nguồn · 1 trạng thái |
| Đặt địa chỉ | Công tắc gạt trên mặt module |
| Chứng nhận | RoHS Compliant · Made in Vietnam |
Module và bộ điều khiển cùng kích thước 110 × 110 mm và xếp chồng lên nhau được — tiết kiệm đáng kể diện tích bên trong tủ điện.
Lưu ý khi đi dây
Module I/O dùng chung được đường Modbus với thiết bị Modbus của hãng khác. Nhưng nên tách đường Modbus riêng cho module I/O và chạy ở tốc độ cao.
Lý do: thiết bị của bên thứ ba thường phản hồi chậm, và khi dùng chung một đường, tốc độ toàn tuyến bị kéo xuống theo thiết bị chậm nhất. Tách riêng thì module I/O phản hồi nhanh, còn thiết bị bên ngoài chạy tốc độ phù hợp của nó.
Cách chọn cấu hình
Số lượng và loại module phụ thuộc vào danh sách điểm (point list) của từng dự án. Bảo Linh nhận file point list và tư vấn cấu hình tủ phù hợp — bao gồm số module từng loại, sơ đồ đấu nối và dự phòng mở rộng.
