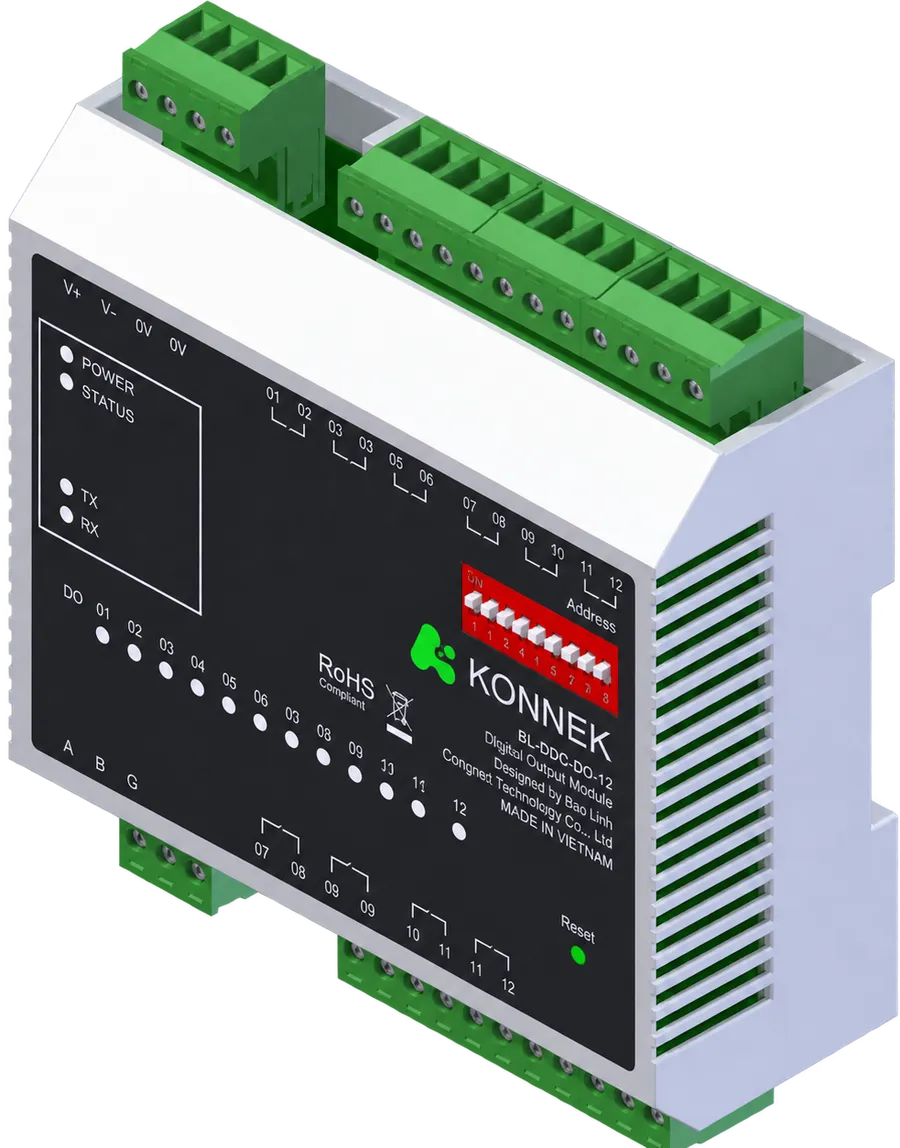

BL-DDC-DO-12 là module ra lệnh: đóng hoặc mở một tiếp điểm theo chương trình chạy trong bộ điều khiển.
Dùng cho lệnh nào
- Chạy / dừng bơm, quạt, AHU, quạt tăng áp
- Mở / đóng van on-off, van chặn, van xả
- Bật tắt nhóm đèn chiếu sáng hành lang, tầng hầm, sân vườn
- Chuyển chế độ của thiết bị bên ngoài
- Reset biến tần, reset rơ le bảo vệ
Rơ le 5A dùng thế nào cho đúng
Tiếp điểm 5A là để đóng cuộn hút của contactor hoặc rơ le trung gian, không phải để đóng trực tiếp tải động lực. Một động cơ bơm vài kW phải qua contactor; module chỉ ra lệnh cho contactor đó.
Đấu trực tiếp tải lớn vào tiếp điểm module là nguyên nhân hỏng phổ biến nhất của mọi module DO trên thị trường, không riêng dòng này. Trong tủ do Bảo Linh sản xuất, mỗi đầu ra đều đi qua một rơ le trung gian riêng.
Rơ le là loại thường mở (NO): khi mất nguồn module, mọi tiếp điểm nhả ra và thiết bị về trạng thái dừng.
Thông số
| Hạng mục | Thông số |
|---|---|
| Số kênh | 12 đầu ra số |
| Loại đầu ra | Rơ le SPST 5A, thường mở |
| Đèn báo kênh | 12, mỗi kênh một đèn |
| Nguồn cấp | 24 VDC ±10% |
| Truyền thông | 1 × RS485, Modbus RTU |
| Đặt địa chỉ | Công tắc gạt trên mặt module |
| Kích thước | 110 × 110 mm, gắn ray DIN |
| Nhiệt độ hoạt động | 0 °C đến +50 °C |
| Chứng nhận | RoHS Compliant · Made in Vietnam |
Xem thông số dùng chung và sơ đồ vị trí cổng của cả dòng module I/O.
