Giao thức DALI-2 (Digital Addressable Lighting Interface - Tiêu chuẩn quốc tế IEC 62386) là chuẩn truyền thông số cho điều khiển chiếu sáng, hay dùng trong toà văn phòng, trung tâm thương mại và trung tâm triển lãm. DALI-2 là thế hệ có chương trình chứng nhận của DALI Alliance, bổ sung chuẩn cho cảm biến và công tắc.
Dimming 0-10V (hay 1-10V) là tín hiệu tương tự: mỗi nhóm đèn cần một cặp dây điều khiển riêng, nhóm cố định theo cách đi dây, và ở dạng cơ bản thì không báo trạng thái ngược về. Với DALI-2, mỗi driver đèn, cảm biến và công tắc có địa chỉ riêng trên một đường bus, nên nhóm và kịch bản chiếu sáng đổi được bằng phần mềm. Điều kiện là đường bus DALI đã được đi tới các đèn đó — cải tạo từ 0-10V sang DALI vẫn phải thay driver và thường phải đi dây bus.
| Tiêu chí kỹ thuật | Điều khiển Dimming 0-10V truyền thống | Chuẩn truyền thông kỹ thuật số DALI-2 |
|---|---|---|
| Kiến trúc điều khiển | Theo nhóm, nhóm cố định theo cách đi dây | Đánh địa chỉ từng driver; nhóm đổi bằng phần mềm |
| Dây cáp truyền thông | Cặp dây 0-10V riêng cho mỗi nhóm, phân biệt cực | Bus 2 lõi, không phân biệt cực |
| Khả năng phản hồi dữ liệu | Dạng cơ bản chỉ một chiều; muốn có trạng thái phải thêm tín hiệu riêng | Hai chiều: báo lỗi đèn, lỗi driver; dữ liệu khác tuỳ driver |
| Điều khiển màu sắc | Cần thêm kênh 0-10V cho mỗi thông số màu | Có chuẩn cho nhiệt độ màu và màu (DT8), nếu driver hỗ trợ |
| Số lượng thiết bị/Nhánh | Theo khả năng của bộ điều khiển và dòng tín hiệu | 64 driver và 64 thiết bị điều khiển trên một bus |
Kiến trúc tích hợp DALI-2 vào hệ thống BMS

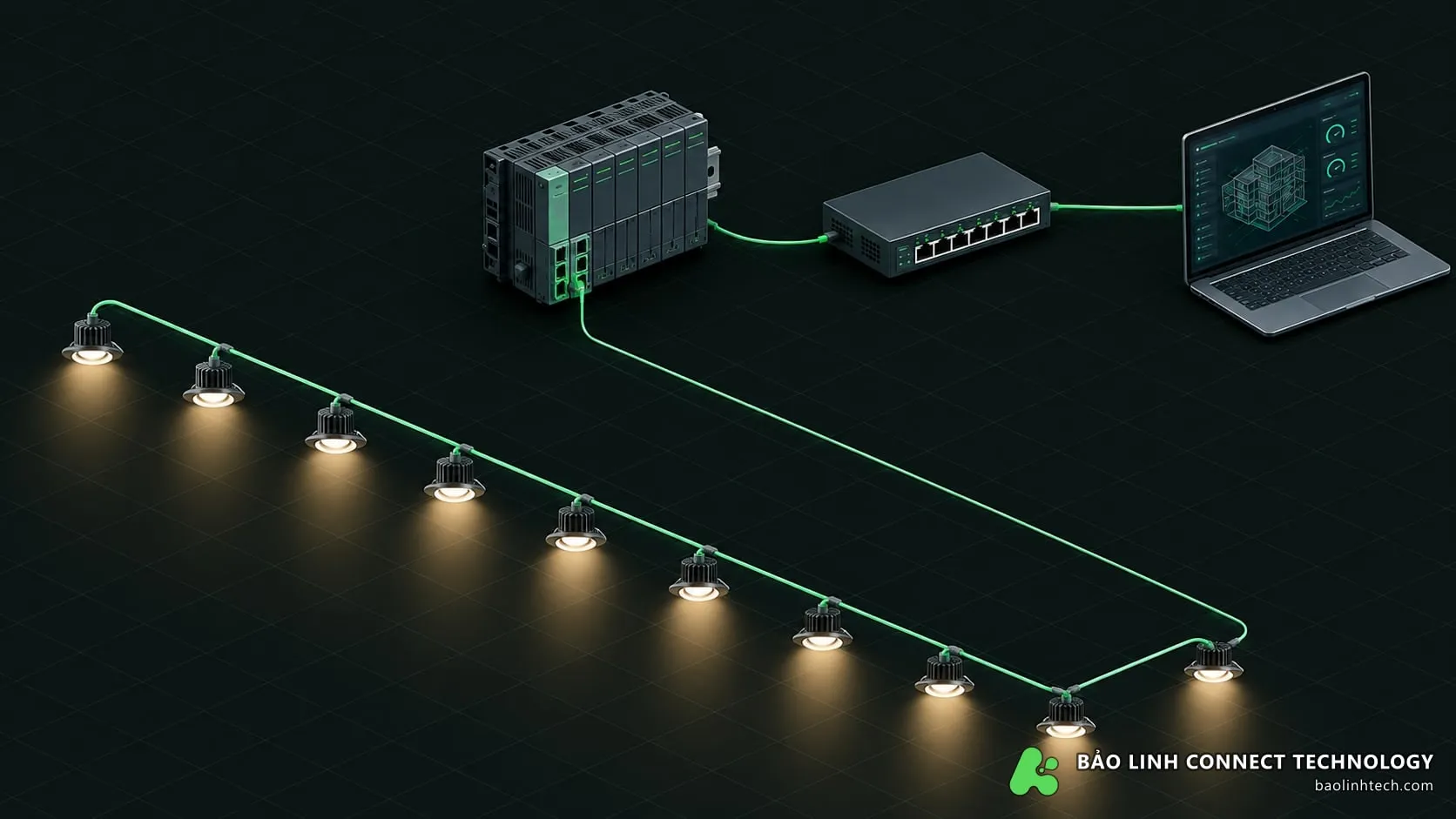

Phần mềm BMS nói chuyện với đường DALI qua một gateway DALI (hay bộ điều khiển DALI có cổng mạng), thường do hãng thiết bị chiếu sáng cung cấp:
[PHẦN MỀM BMS]
│
v (BACnet IP hoặc Modbus TCP)
[GATEWAY DALI — nguồn bus DALI]
│
v (Đường bus DALI 2 dây)
┌────────────────┼────────────────┐
v v v
[DRIVER LED] [DRIVER LED] [CẢM BIẾN HIỆN DIỆN DALI-2]
(địa chỉ 00) (địa chỉ 01) (địa chỉ thiết bị điều khiển 00)Driver đèn (control gear) và cảm biến, công tắc (control device) dùng hai vùng địa chỉ riêng, mỗi vùng 0–63 trên một đường bus.
1. Điều chỉnh nhiệt độ màu (DALI DT8)
Driver hỗ trợ Device Type 8 (DT8) cho phép đổi nhiệt độ màu, ví dụ sáng dùng ánh sáng trắng mát, chiều chuyển dần sang trắng ấm. Cần kiểm tra driver và gateway cùng hỗ trợ DT8 — không phải driver DALI nào cũng có.
2. Báo lỗi đèn theo vị trí
Driver DALI báo được trạng thái lỗi đèn và lỗi driver về gateway. BMS hiển thị được “đèn nào, ở đâu” với điều kiện lúc chạy thử đã ghi lại địa chỉ nào ứng với đèn nào — thiếu bảng này thì chỉ biết “địa chỉ 14 lỗi” mà không biết đèn ở đâu.
Chạy thử và bàn giao DALI
- Đánh địa chỉ: gateway gán địa chỉ ngắn cho từng driver, rồi đi nháy từng đèn để ghi lại vị trí thật.
- Nhóm và cảnh: mỗi đường bus có 16 nhóm và 16 cảnh; thống nhất sơ đồ nhóm với thiết kế trước khi cài.
- Tương thích: ưu tiên thiết bị có chứng nhận DALI-2; trộn thiết bị DALI đời cũ thì kiểm tra tính năng nào dùng được.
- Nguồn bus và dây: tổng dòng bus không vượt 250 mA; sụt áp trên dây không quá 2 V — tính theo tiết diện và chiều dài dây.
- Bàn giao: bảng địa chỉ — vị trí — nhóm — cảnh, kèm file cấu hình gateway.
Lợi ích khi dùng DALI-2 với BMS
- Đổi nhóm đèn bằng phần mềm: khi chia lại vách ngăn văn phòng, gán lại nhóm trên gateway thay vì đi lại dây điều khiển — với điều kiện đường bus DALI đã tới các đèn đó.
- Giảm điện năng chiếu sáng: kết hợp dimming, tận dụng ánh sáng ngày (daylight harvesting) và cảm biến hiện diện. Mức giảm phụ thuộc hiện trạng, giờ sử dụng và cách cài đặt — cần đo trước và sau khi làm để có con số thật cho công trình của mình.
- Chuẩn mở: thiết bị có chứng nhận DALI-2 của nhiều hãng dùng chung được trên một bus.
Giải pháp DALI-2 và BMS đồng bộ từ Bảo Linh Tech
Chúng tôi tích hợp gateway DALI của các hãng chiếu sáng vào Konnek BMS qua BACnet IP hoặc Modbus TCP: khai báo điểm, dựng sơ đồ đèn theo mặt bằng, cảnh báo lỗi đèn và báo cáo giờ chạy.
Gửi mặt bằng chiếu sáng và danh sách driver dự kiến, chúng tôi chỉ ra cách chia bus và chọn gateway phù hợp với phần mềm BMS.
