Giao thức chuyên dụng cho hạ tầng đo đếm tiện ích
Giao thức M-Bus (Meter-Bus - Tiêu chuẩn Châu Âu EN 13757) là chuẩn truyền thông nối tiếp chuyên biệt được phát triển riêng cho bài toán thu thập dữ liệu từ hàng ngàn đồng hồ tiêu thụ năng lượng (đồng hồ đo nước lạnh, đồng hồ đo nước nóng, đồng hồ đo nhiệt năng BTU và đồng hồ đo gas) trong các tòa nhà cao tầng và khu đô thị.
So với Modbus RTU — cần đấu đúng cực A/B và thiết bị thường có nguồn riêng — M-Bus đơn giản hơn ở phía thi công: hai dây không phân biệt cực, và bus cấp nguồn cho mạch giao tiếp của đồng hồ. Đổi lại, tốc độ thấp hơn và phải có gateway để đưa dữ liệu vào BMS.
| Tiêu chí kỹ thuật | Giao thức M-Bus (EN 13757) | Giao thức Modbus RTU (RS485) |
|---|---|---|
| Dây cáp kết nối | Dây 2 lõi tiêu chuẩn (Không phân biệt cực A/B) | Cáp xoắn đôi STP (Phân biệt cực A/B nghiêm ngặt) |
| Nguồn cấp thiết bị | Bus cấp nguồn cho mạch giao tiếp; nhiều đồng hồ vẫn có pin cho phần đo | Thường có nguồn riêng cho từng thiết bị |
| Khoảng cách truyền tải | Tới vài km ở tốc độ thấp; phụ thuộc tiết diện cáp, số đồng hồ và master | Tới khoảng 1.200 m ở tốc độ thấp |
| Số lượng thiết bị/Bus | Địa chỉ chính 1–250; số đồng hồ thực tế theo khả năng cấp tải của master | Theo tải điện RS485 (32 tải đơn vị) và giới hạn của bộ điều khiển |
| Lĩnh vực ứng dụng | Đồng hồ đo nước, đồng hồ đo nhiệt BTU, gas | Đồng hồ đo điện, biến tần VFD, DDC |

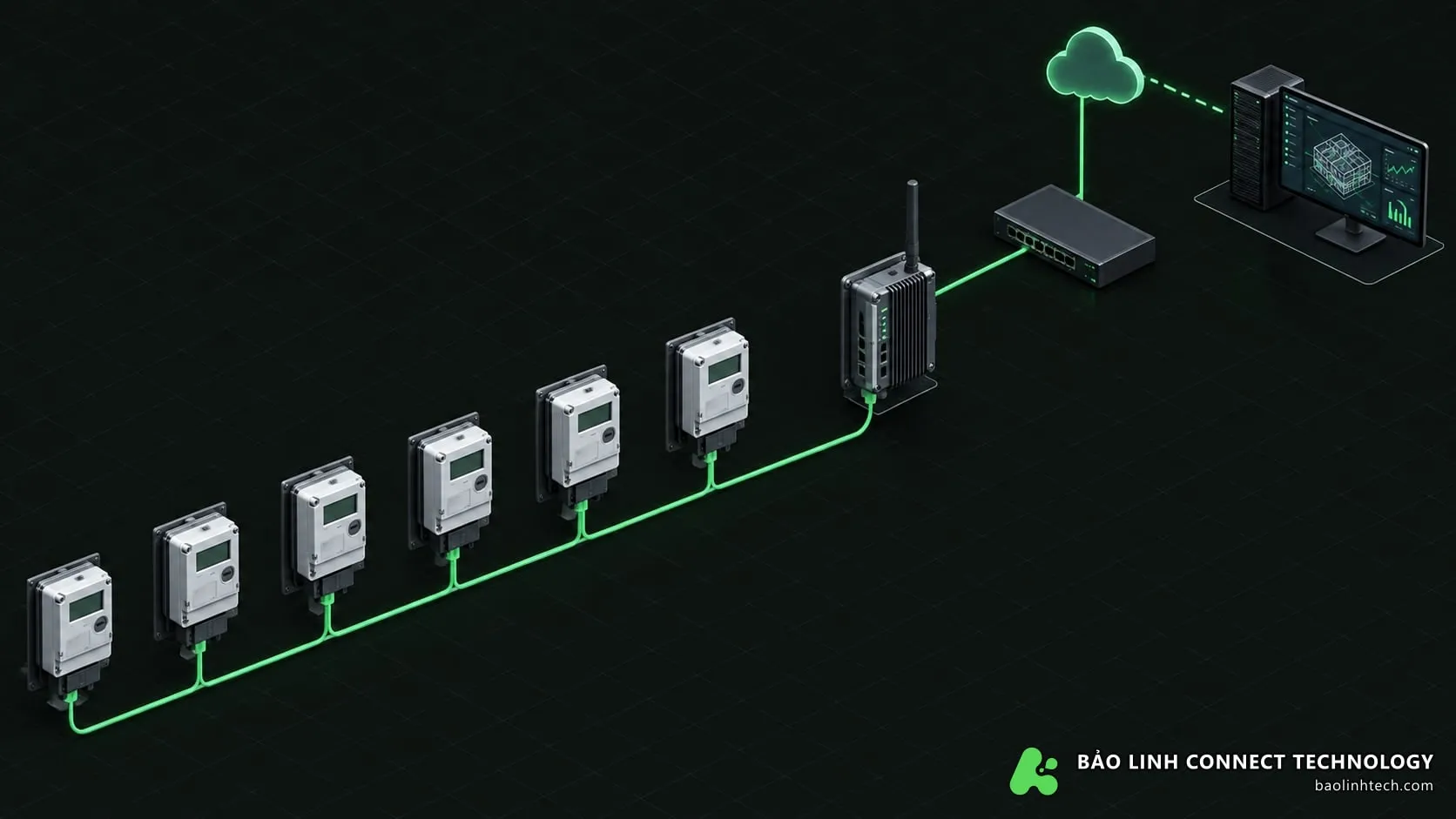

Kiến trúc mạng M-Bus và gateway
Phần mềm BMS thường không đọc M-Bus trực tiếp. Đồng hồ M-Bus nối về một gateway M-Bus master, gateway đọc định kỳ rồi đưa dữ liệu lên mạng qua Modbus TCP hoặc BACnet IP:
[ĐỒNG HỒ NƯỚC / ĐỒNG HỒ NHIỆT NĂNG — M-BUS SLAVE]
│
v (Đường bus M-Bus 2 dây)
[GATEWAY M-BUS MASTER]
│
v (Mạng Ethernet — Modbus TCP hoặc BACnet IP)
[PHẦN MỀM BMS / MÁY CHỦ GIÁM SÁT]1. Nguyên lý truyền trên đường bus
Master gửi dữ liệu xuống bằng cách thay đổi mức điện áp trên bus; đồng hồ trả lời bằng cách thay đổi dòng điện tiêu thụ. Cách truyền này chịu nhiễu khá tốt trên đường dây dài, nhưng không miễn nhiễm hoàn toàn: sụt áp trên dây vẫn giới hạn chiều dài bus và số đồng hồ, nên phải tính khi thiết kế.
2. Địa chỉ phụ (secondary addressing)
Ngoài địa chỉ chính (1–250), M-Bus có địa chỉ phụ dựa trên mã định danh của đồng hồ — thường là số serial in trên mặt đồng hồ, kèm mã nhà sản xuất. Nhiều gateway có chức năng quét địa chỉ phụ để tìm các đồng hồ trên bus, đỡ phải cài địa chỉ chính cho từng cái. Sau khi quét vẫn phải ghi lại đồng hồ nào lắp ở căn hộ hay khu vực nào — phần này không tự động được.
Lợi ích khi dùng đúng chỗ
- Ít dây hơn: đường bus hai dây vừa truyền dữ liệu vừa cấp nguồn cho mạch giao tiếp của đồng hồ, nên không phải kéo thêm dây nguồn riêng cho phần giao tiếp.
- Không lo đấu ngược cực: hai dây bus không phân biệt cực, bớt một nguồn lỗi hay gặp khi thi công.
- Đọc chỉ số trực tiếp từ đồng hồ: thu thập số m³ hay kWh đang lưu trong đồng hồ, thay vì đếm xung — tránh sai lệch do mất xung khi mất nguồn hoặc nhiễu.
Mức tiết kiệm chi phí dây và công thi công phụ thuộc số đồng hồ, cách bố trí và loại đồng hồ; cần bóc tách theo thiết kế cụ thể chứ không có một tỉ lệ chung.
Khi nào chọn M-Bus, Modbus RTU hay gateway
| Tình huống | Nên chọn | Lý do |
|---|---|---|
| Nhiều đồng hồ nước, đồng hồ nhiệt năng; đọc định kỳ để tính tiền | M-Bus | Chuẩn chuyên cho đồng hồ tiện ích, nhiều đồng hồ trên một bus |
| Đồng hồ điện, cần đọc nhiều thông số và cập nhật nhanh | Modbus RTU | Hầu hết đồng hồ điện có Modbus; tốc độ baud cao hơn |
| Hệ BMS không có cổng M-Bus | Gateway M-Bus master | Chuyển sang Modbus TCP hoặc BACnet IP; tính thêm công khai báo từng đồng hồ |
| Đồng hồ chỉ có đầu ra xung | Module đầu vào số đếm xung | Rẻ, nhưng chỉ có một con số và dễ lệch khi mất xung |
Kiểm tra trước khi nghiệm thu
- Đo điện áp bus ở đồng hồ xa nhất khi toàn bộ đồng hồ đang nối, so với mức tối thiểu nhà sản xuất gateway yêu cầu.
- Cộng tổng số tải của các đồng hồ trên bus, so với khả năng cấp tải của master.
- Mọi đồng hồ cùng tốc độ baud (thường là 2.400 bps); địa chỉ chính không trùng, hoặc thống nhất dùng địa chỉ phụ.
- Đọc thử từng đồng hồ, đối chiếu chỉ số trên phần mềm với số hiển thị trên mặt đồng hồ.
- Lập bảng: địa chỉ phụ — vị trí lắp — tên điểm trên phần mềm, và bàn giao bảng này cho vận hành.
Giải pháp M-Bus trọn gói từ Bảo Linh Tech
Chúng tôi tư vấn và tích hợp hệ đồng hồ M-Bus vào Konnek BMS: chọn gateway M-Bus master phù hợp với số đồng hồ và chiều dài bus, khai báo điểm, và dựng báo cáo tiêu thụ theo căn hộ hoặc khu vực.
Gửi danh sách đồng hồ và mặt bằng bố trí, chúng tôi đề xuất cách chia bus và chọn gateway.
