Trong ngành xây dựng Việt Nam, “hệ thống ELV” hay “điện nhẹ” là cách gọi chung các hệ thông tin, liên lạc, an ninh và tự động hoá trong công trình — để phân biệt với phần điện động lực. Tên gọi bắt nguồn từ khái niệm điện áp cực thấp (Extra Low Voltage) của IEC, là dải điện áp không quá 50 V xoay chiều hoặc 120 V một chiều. Nhưng khi nói “gói thầu ELV” thì người ta nói về phạm vi công việc chứ không phải về điện áp: hệ nào nằm trong gói ELV là do thiết kế và hồ sơ mời thầu của từng dự án quyết định.
Bài này viết cho chủ đầu tư, tư vấn giám sát và các kỹ sư cơ điện cần cái nhìn toàn diện về cấu trúc hệ điện nhẹ, cách phân chia gói thầu và quy trình triển khai chuẩn.
Hệ thống ELV bao gồm những hệ thống con nào?

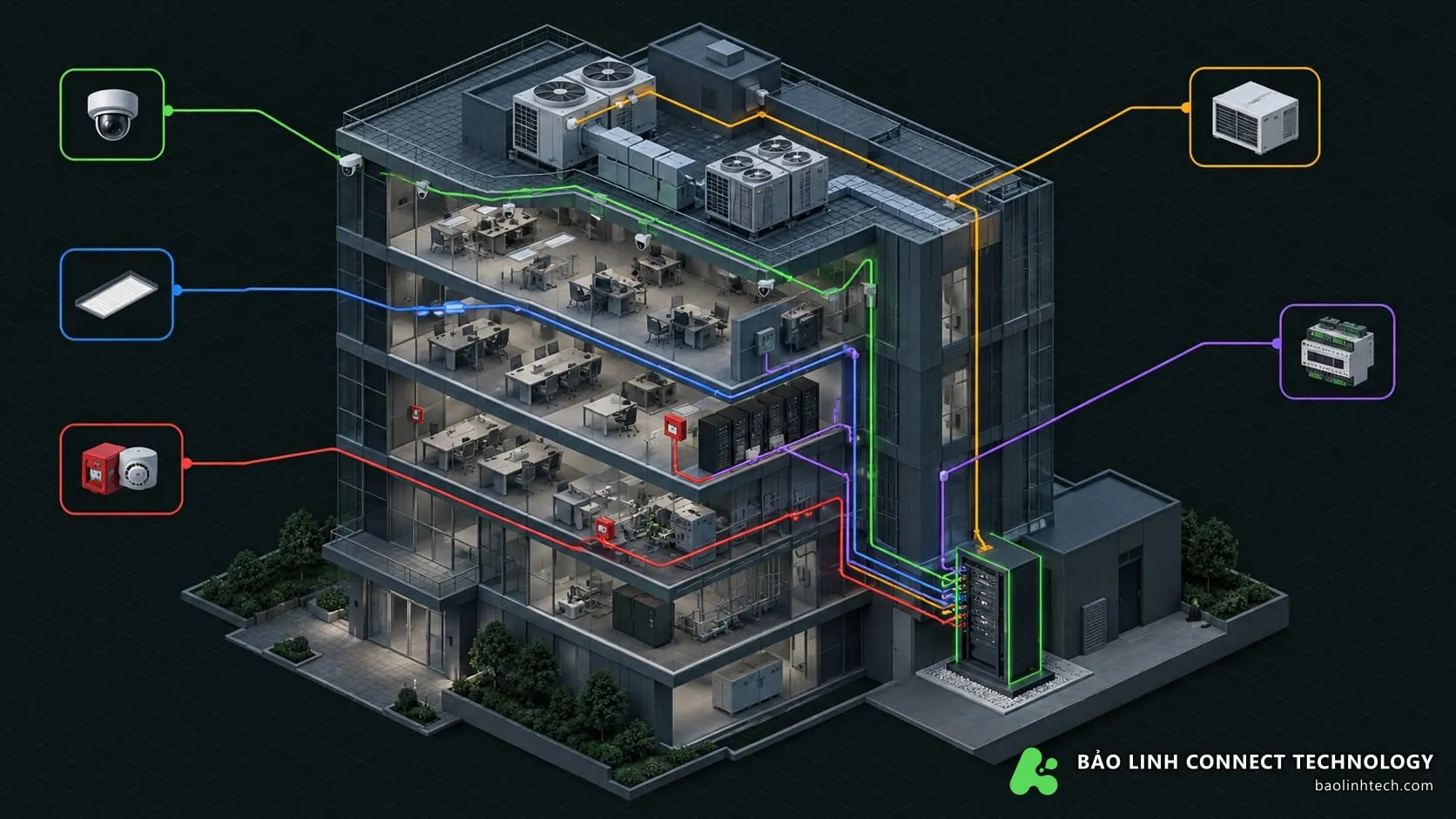

Một công trình quy mô lớn (toà văn phòng, khách sạn, bệnh viện, trung tâm thương mại) thường có nhiều hệ điện nhẹ khác nhau. Bảng dưới là các hệ hay gặp; hệ nào nằm trong gói ELV, hệ nào tách thành gói riêng thì tuỳ dự án:
| Nhóm chức năng | Tên hệ thống con | Viết tắt | Chức năng chính |
|---|---|---|---|
| Quản lý & Tự động hóa | Quản lý tòa nhà | BMS / BAS | Điều khiển tự động HVAC, bơm, chiếu sáng, năng lượng |
| An ninh & Giám sát | Camera giám sát | CCTV | Ghi hình, phân tích hình ảnh AI, phát hiện xâm nhập |
| Kiểm soát vào ra | Access Control | Quản lý cửa ra vào bằng thẻ từ, mã QR, vân tay, khuôn mặt | |
| Cổng phân làn & Bãi xe | Turnstile / Parking | Quản lý làn xe vào ra, đếm xe, nhận diện biển số | |
| Mạng & Liên lạc | Hạ tầng mạng & Điện thoại | LAN / TEL / Wifi | Truyền dẫn dữ liệu internet, tổng đài nội bộ IP-PBX |
| Âm thanh thông báo | PA / PAVA | Phát nhạc nền, thông báo phân vùng và phát lệnh sơ tán | |
| Chuông cửa có hình | Intercom / VDP | Liên lạc âm thanh hình ảnh giữa căn hộ và sảnh lễ tân | |
| An toàn & Cảnh báo | Báo cháy tự động | Fire Alarm | Phát hiện khói, nhiệt và cảnh báo cháy. Thường là gói riêng, thiết kế và nghiệm thu theo quy định PCCC |
| Truyền hình tòa nhà | MATV / IPTV | Mạng truyền hình cáp hoặc truyền hình qua giao thức IP |
Ngoài ra, ở các công trình đặc thù còn có các hệ điện nhẹ chuyên dụng như: hệ thống gọi y tá (Nurse Call) trong bệnh viện, hệ thống âm thanh hội thảo (Conference) trong trung tâm hội nghị, hệ thống quản lý phòng khách sạn (GRMS) trong resort cao cấp.
Báo cháy là trường hợp cần lưu ý nhất. Dù cùng chạy điện áp thấp, hệ báo cháy được thiết kế, thẩm duyệt và nghiệm thu theo quy định PCCC riêng, và nhiều dự án tách thành gói thầu riêng. Không nên mặc định gom camera, kiểm soát vào ra, báo cháy và BMS vào một gói.
Vai trò tích hợp của BMS và Phần mềm an ninh trong hạ tầng ELV
Trong thiết kế công trình trước đây, các hệ điện nhẹ thường hoạt động riêng rẽ: camera chạy đường camera, báo cháy chạy đường báo cháy, kiểm soát cửa chạy đường kiểm soát cửa. Việc này dẫn đến tình trạng phòng trực kỹ thuật có hàng loạt màn hình khác nhau và kỹ sư không thể xử lý kịp khi có sự cố khẩn cấp.
Xu hướng hiện nay là tích hợp dữ liệu các hệ trên nền mạng IP để vận hành tập trung. Nhưng tích hợp để giám sát khác với chuyển trách nhiệm điều khiển sang BMS:
- Liên động PCCC — ai giữ việc gì: Các lệnh an toàn tính mạng như đưa thang máy về tầng thoát nạn, chạy quạt tăng áp cầu thang, nhả khoá cửa thoát hiểm thường được thực hiện trực tiếp từ tủ báo cháy qua tín hiệu đi dây cứng (module điều khiển, rơ le) theo thiết kế PCCC đã được duyệt — không đi vòng qua mạng IP hay phần mềm. BMS và phần mềm an ninh như SecureUp đứng ở lớp thứ hai: nhận trạng thái báo cháy để hiển thị, ghi nhận, gọi camera khu vực, gửi thông báo, chuyển hệ điều hoà sang chế độ sự cố nếu thiết kế yêu cầu. Nếu có lệnh nào đi từ BMS xuống thiết bị, cần mô tả rõ điều kiện cho phép, quyền ưu tiên tại chỗ và trạng thái khi mất mạng hoặc mất nguồn.
- Liên động Camera AI và Kiểm soát cửa: Khi một cửa an ninh bị cậy phá (Door Forced Open), phần mềm SecureUp lập tức nhảy pop-up hình ảnh từ camera CCTV gần nhất lên màn hình trung tâm để bảo vệ quan sát trực tiếp.
Phân chia trách nhiệm: Ai làm phần nào trong dự án ELV?
Ranh giới thi công giữa các nhà thầu không rõ ràng là một nguyên nhân hay gặp gây chậm tiến độ và phát sinh trong dự án ELV. Nên chốt ranh giới ngay từ hồ sơ mời thầu, bằng một ma trận trách nhiệm.
Bảng dưới là một cách chia hay gặp, dùng để bắt đầu thảo luận chứ không phải phân chia chuẩn — mỗi dự án phải chốt lại theo hợp đồng của mình. Ký hiệu: R thực hiện, A chịu trách nhiệm cuối, C được hỏi ý kiến, I được thông báo.
| Hạng mục | Tư vấn MEP | Nhà thầu điện | Nhà thầu ELV / BMS | IT chủ đầu tư | Nhà thầu PCCC | Hãng thiết bị |
|---|---|---|---|---|---|---|
| Ma trận giao diện giữa các hệ | A | C | R | C | C | I |
| Cấp nguồn tới tủ ELV, tủ BMS | A | R | C | I | I | — |
| Máng cáp, cáp mạng, cáp quang | A | C | R | C | I | — |
| Mạng LAN, dải IP, chính sách an ninh mạng | C | — | R | A | — | C |
| Hệ báo cháy và liên động an toàn tính mạng | C | C | I | I | A/R | C |
| Tín hiệu trạng thái báo cháy sang BMS (chỉ giám sát) | A | I | R | I | R | I |
| Tài liệu giao tiếp thiết bị (PICS, bảng thanh ghi, API) | I | I | C | I | I | A/R |
| Chạy thử và nghiệm thu liên động | A | C | R | C | R | C |
Diễn giải từng bên:
1. Đơn vị Điện động lực (M&E Contractor)
- Trách nhiệm: Cấp nguồn điện 220V AC tới vị trí các tủ điện nhẹ (Tủ ELV tầng, Tủ BMS), kéo cáp nguồn cho các thiết bị công suất lớn như quạt, bơm, máy phát.
- Đấu nối: Đấu nối nguồn vào phía hạ thế của tủ ELV.
2. Nhà thầu Hạ tầng Viễn thông & Cáp (Cabling Contractor)
- Trách nhiệm: Máng cáp điện nhẹ (Trunking/Ladder), măng xông, ống âm tường, kéo cáp mạng Cat6/Cat6A, cáp quang (FO) từ phòng Server tới các ổ cắm mạng và thiết bị trường.
3. Nhà thầu Tích hợp Hệ thống ELV & BMS (Bảo Linh Tech)
- Trách nhiệm: Cung cấp phần cứng chuyên dụng (Bộ điều khiển DDC BL-SDDC, Module I/O, đầu đọc thẻ, camera), đấu nối tín hiệu điều khiển, cài đặt phần mềm trung tâm (Konnek BMS, SecureUp), tiến hành T&C nghiệm thu liên động toàn hệ thống.
4. Nhà thầu PCCC
- Trách nhiệm: Thiết kế, thi công, thẩm duyệt và nghiệm thu hệ báo cháy cùng các liên động an toàn tính mạng theo quy định PCCC. Cung cấp tiếp điểm trạng thái hoặc cổng giao tiếp để BMS giám sát, theo ma trận giao diện đã chốt.
5. Bộ phận IT của chủ đầu tư
- Trách nhiệm: Quy hoạch mạng, cấp dải địa chỉ IP, chính sách tường lửa và truy cập từ xa cho các hệ ELV; quyết định hệ nào được nối với mạng văn phòng và nối qua đâu.
Bốn bẫy thiết kế và thi công hệ thống ELV thường gặp
1. Chọn cáp mạng chất lượng kém. Hệ thống ELV truyền tải hàng nghìn luồng dữ liệu thời gian thực. Dùng cáp mạng giả hoặc cáp lõi nhôm mạ đồng (CCA) thay vì cáp đồng nguyên chất (BC) dễ gây lỗi đường truyền — camera giật hình, kết nối bộ điều khiển chập chờn — nhất là trên đoạn cáp dài hoặc có cấp nguồn PoE, vì lõi nhôm mạ đồng có điện trở cao hơn.
2. Không tính toán nguồn dự phòng (UPS) tập trung. Khi mất điện lưới, các hệ an ninh và giám sát cần tiếp tục chạy trong một khoảng thời gian do chủ đầu tư và tiêu chuẩn áp dụng quy định. Riêng hệ báo cháy có nguồn dự phòng (ắc quy) riêng theo tiêu chuẩn PCCC, không tính chung vào UPS của ELV. Thiếu UPS, hoặc UPS không đủ dung lượng, thì hệ an ninh có thể mất đúng lúc cần nhất.
3. Đặt phòng Server/Tủ ELV ở vị trí ẩm thấp. Tủ ELV đặt cạnh nhà vệ sinh hoặc dưới đường ống nước không có khay hứng sự cố rất dễ bị rò rỉ nước gây chập cháy toàn bộ thiết bị mạng đắt tiền.
4. Không chuẩn hóa giao thức truyền thông. Mỗi hệ con mua một hãng dùng giao thức riêng độc quyền khiến việc tích hợp về phần mềm trung tâm rất tốn công, có khi không làm được. Nên đưa yêu cầu chuẩn mở vào hồ sơ mời thầu — ví dụ ONVIF cho camera, BACnet hoặc Modbus cho thiết bị BMS, REST API hoặc MQTT cho phần mềm — và yêu cầu nhà cung cấp nộp tài liệu giao tiếp (PICS, bảng thanh ghi, tài liệu API) trước khi duyệt thiết bị.
Giải pháp Tích hợp ELV toàn diện từ Bảo Linh Tech
Bảo Linh Tech là đơn vị chuyên sâu trong lĩnh vực tư vấn, cung cấp thiết bị và tích hợp giải pháp ELV & BMS cho các dự án quy mô tại Việt Nam:
- Hệ thống Quản lý Tòa nhà Konnek BMS: Tích hợp sâu toàn bộ hệ HVAC, điện, nước và năng lượng.
- Hệ thống Quản lý An ninh Hợp nhất SecureUp: Gộp chung quản lý camera AI, kiểm soát vào ra, bãi xe thông minh trên cùng một nền tảng phần mềm.
- Thiết bị phần cứng mảng DDC/Gateway: Bộ điều khiển BL-SDDC và Gateway KUF-GW do Bảo Linh thiết kế và sản xuất tại Việt Nam, dùng cho các bài toán tích hợp giao thức tại tủ tầng và phòng máy.
Để nhận hồ sơ năng lực, bản vẽ mẫu thiết kế hệ thống ELV hoặc tư vấn bóc tách khối lượng dự toán cho công trình của anh chị, xin vui lòng truy cập trang Liên hệ Bảo Linh Tech để được phục vụ chu đáo.
