DDC (Direct Digital Control — Bộ điều khiển kỹ thuật số trực tiếp) là thiết bị phần cứng chứa vi xử lý chuyên dụng, chịu trách nhiệm nhận tín hiệu từ cảm biến, xử lý thuật toán và phát lệnh điều khiển trực tiếp tới các thiết bị cơ điện trong tòa nhà. DDC đóng vai trò là “bộ não phân tán” tại từng tủ điện tầng, tủ AHU hay phòng máy Chiller, giúp phần điều khiển tại chỗ tiếp tục chạy kể cả khi mất kết nối với máy tính trung tâm.
Bài này viết cho các kỹ sư cơ điện, kỹ sư tự động hóa và các nhà thầu đang băn khoăn chọn bộ điều khiển DDC hay PLC cho công trình tòa nhà hoặc nhà máy sản xuất.
DDC hoạt động như thế nào trong hệ thống BMS?
Một bộ DDC chuẩn nhận các tín hiệu điện vật lý từ thiết bị trường, chuyển đổi thành dữ liệu số (Digital), tính toán qua thuật toán nạp sẵn (như vòng lặp PID) và xuất tín hiệu điều khiển ra thiết bị thực thi:
- Đọc tín hiệu đầu vào (Input): Nhận giá trị nhiệt độ từ cảm biến NTC20K (AI), đọc trạng thái báo lỗi biến tần từ tiếp điểm khô (DI), đọc lượng điện năng tiêu thụ qua cổng Modbus RS485.
- Xử lý thuật toán điều khiển (Processing): So sánh nhiệt độ gió hồi thực tế với nhiệt độ cài đặt (Setpoint). Sử dụng thuật toán PID để tính toán phần trăm mở van nước lạnh cần thiết.
- Phát lệnh đầu ra (Output): Xuất điện áp 0–10V (AO) để điều chỉnh góc mở van nước lạnh AHU, hoặc đóng rơ-le (DO) để khởi động quạt thông gió.
Chương trình điều khiển được lưu trong bộ nhớ không mất khi mất điện, nên khi có điện trở lại DDC khởi động và chạy tiếp theo logic đã nạp. Khi thiết kế cần phân biệt ba tình huống:
- Mất kết nối với máy chủ: DDC vẫn điều khiển tại chỗ. Chỉ mất phần giám sát, lưu lịch sử và lệnh từ xa.
- Mất tín hiệu từ bộ điều khiển khác qua mạng (ví dụ nhiệt độ ngoài trời dùng chung): logic cần có giá trị dự phòng hoặc chế độ an toàn, nếu không vòng điều khiển có thể chạy theo giá trị cũ.
- Mất nguồn của chính DDC: đầu ra về trạng thái mặc định. Trạng thái đó phải được chọn trước cho từng thiết bị — van nước lạnh đóng hay mở, van gió tươi đóng hay mở, quạt dừng hay chạy — bằng cơ cấu chấp hành hồi lò xo hoặc cách đấu rơ le, chứ không để ngẫu nhiên.
Bảng so sánh chi tiết: DDC và PLC khác nhau ra sao?

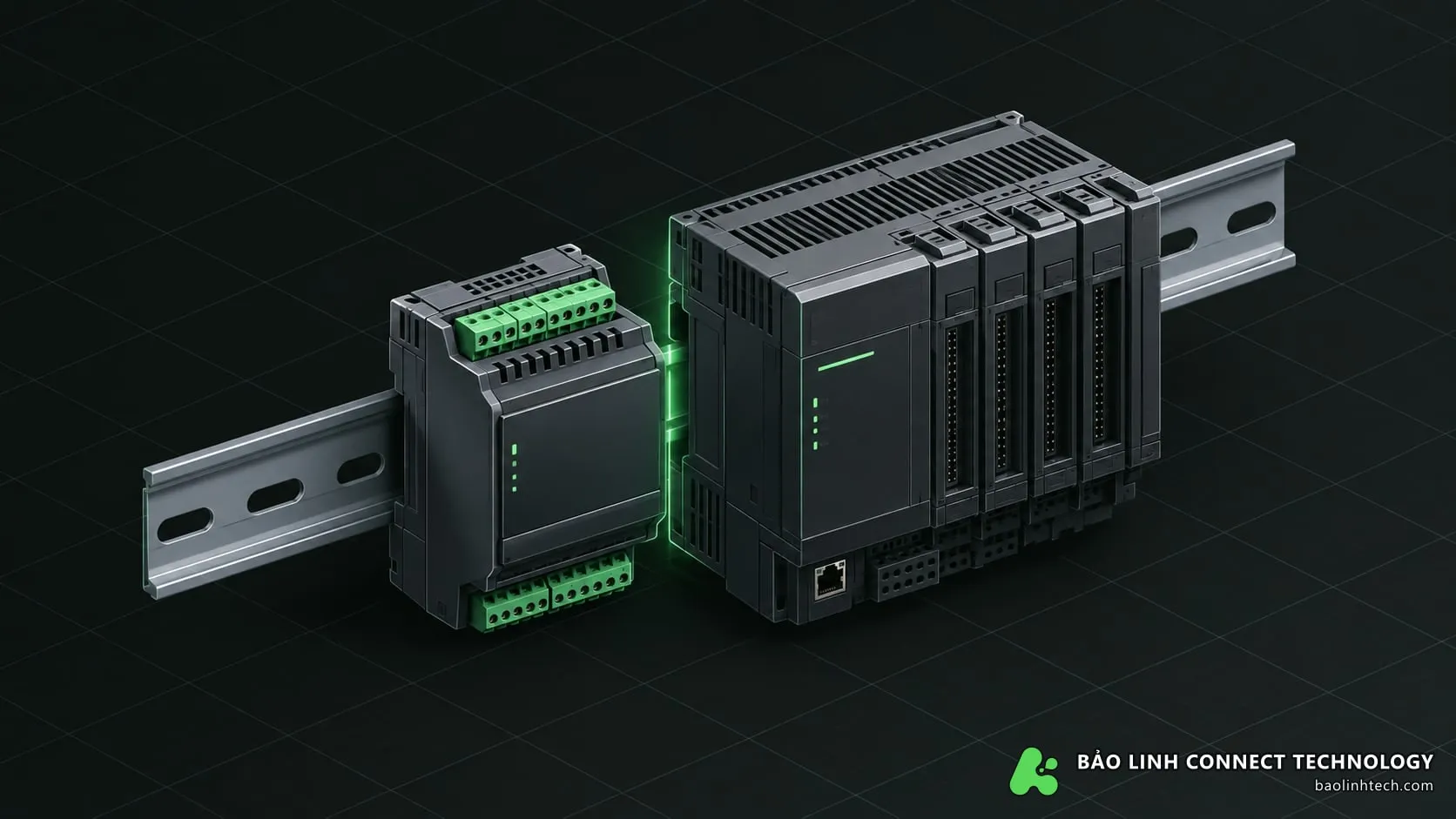

Nhiều kỹ sư mới làm quen với BMS thường nhầm lẫn giữa DDC và PLC (Programmable Logic Controller) vì cả hai đều là bộ điều khiển lập trình được. Ranh giới giữa hai loại nằm ở ứng dụng, hệ sinh thái và cách làm kỹ thuật, không phải ở một định nghĩa cứng — ngày nay nhiều DDC có tính năng của PLC và ngược lại. Bảng dưới so sánh xu hướng chung của mỗi loại:
| Tiêu chí so sánh | Bộ điều khiển DDC | Bộ điều khiển PLC |
|---|---|---|
| Lĩnh vực ứng dụng | Tự động hóa tòa nhà (BMS/HVAC, chiếu sáng, bơm) | Tự động hóa công nghiệp (Dây chuyền sản xuất, máy móc, robot) |
| Chu kỳ xử lý | Thường đủ cho đại lượng biến đổi chậm như nhiệt độ, áp suất, lưu lượng | Thường nhanh hơn và có tính xác định, phục vụ máy móc, dây chuyền — con số cụ thể xem datasheet |
| Giao thức mạng | Thường có sẵn chuẩn toà nhà: BACnet IP, BACnet MS/TP, Modbus | Thường có chuẩn công nghiệp: PROFINET, EtherNet/IP, EtherCAT, Modbus; BACnet có ở một số dòng hoặc qua module |
| Thư viện thuật toán | Thường có sẵn khối cho HVAC: PID, tính enthalpy, lịch tuần, luân phiên thiết bị | Có sẵn PID và khối điều khiển chung; khối riêng cho HVAC thường phải tự viết hoặc lấy từ thư viện của đơn vị tích hợp |
| Giao diện vận hành | Kết nối trực tiếp phần mềm BMS đồ họa web-base (Konnek BMS) | Kết nối màn hình HMI hoặc phần mềm SCADA công nghiệp chuyên dụng |
| Chi phí | Thường có lợi khi hệ có nhiều điểm đo phân tán, logic điều khiển tiêu chuẩn | Tuỳ hãng và cấu hình; có lợi khi cần tốc độ, độ tin cậy công nghiệp, hoặc khi đã chuẩn hoá theo một hãng |
Khi nào chọn DDC, khi nào chọn PLC, khi nào kết hợp
| Tình huống | Nên nghiêng về | Lý do |
|---|---|---|
| Điều hoà, thông gió, bơm, chiếu sáng trong toà nhà | DDC | Thư viện HVAC có sẵn, giao tiếp BACnet, phần mềm BMS đọc trực tiếp |
| Máy móc, dây chuyền cần phản hồi nhanh, khoá liên động an toàn máy | PLC | Chu kỳ quét nhanh và có tính xác định, hệ sinh thái công nghiệp |
| Phòng sạch, phòng máy có quy trình phức tạp trong nhà máy | Kết hợp | PLC giữ quy trình; DDC hoặc gateway đưa dữ liệu lên BMS |
| Nhà máy đã chuẩn hoá theo một hãng PLC, đội bảo trì quen PLC | PLC hoặc kết hợp | Giảm số loại thiết bị và kỹ năng phải duy trì |
| Cải tạo toà nhà đang dùng DDC của một hãng | DDC | Giữ nhất quán với hệ hiện hữu, trừ khi thay toàn bộ |
Đây là xu hướng chung để bắt đầu cân nhắc, không phải quy tắc. Quyết định cuối cùng phụ thuộc yêu cầu của từng hệ, đội vận hành và chi phí trong cả vòng đời.
Các thành phần cấu tạo của một hệ bộ điều khiển DDC hiện đại
Lấy ví dụ hệ BL-SDDC của Bảo Linh — một cách tổ chức dạng mô-đun hay gặp:
1. Bộ điều khiển trung tâm (Main Controller)
Chứa CPU tốc độ cao, bộ nhớ lưu trữ lịch sử, tích hợp sẵn các cổng truyền thông Ethernet (BACnet IP/Modbus TCP) và RS485 (BACnet MS/TP/Modbus RTU). Bộ điều khiển trung tâm chịu trách nhiệm chạy các kịch bản liên động phức tạp và kết nối lên phần mềm quản lý.
2. Các Module I/O mở rộng (Expansion I/O Modules)
Kết nối với bộ điều khiển trung tâm qua đường truyền RS485 nội bộ. Mỗi loại module đảm nhận một chức năng tín hiệu riêng:
- BL-DDC-DI-24: Module 24 kênh đầu vào số (đọc trạng thái, báo sự cố, công tắc dòng chảy).
- BL-DDC-DO-12: Module 12 kênh đầu ra số dạng rơ-le (điều khiển chạy/dừng bơm quạt, đèn).
- BL-DDC-AI-12: Module 12 kênh đầu vào tương tự (đọc cảm biến 0–10 V và NTC20K).
- BL-DDC-AO-12: Module 12 kênh đầu ra tương tự (điều khiển mở van, đặt tần số biến tần).
3. Phần mềm lập trình cấu hình (Engineering Studio)
Cách lập trình DDC tuỳ nền tảng của từng hãng: có hãng dùng khối chức năng kéo thả (Function Block Diagram — FBD), có hãng dùng ngôn ngữ dạng văn bản, có hãng cho chọn từ chương trình mẫu cho AHU, FCU, VAV rồi chỉnh tham số. Với BL-SDDC, chúng tôi dùng lập trình dạng khối trên phần mềm KUF DDC Studio — đó là cách của một nền tảng, không phải đặc tính bắt buộc của mọi DDC. Thời gian lập trình phụ thuộc độ phức tạp của chuỗi điều khiển và mức độ dùng lại chương trình mẫu.
Bốn tiêu chí quan trọng khi chọn mua bộ điều khiển DDC cho dự án
1. Chuẩn giao thức truyền thông phải là chuẩn mở. Nên yêu cầu DDC hỗ trợ BACnet IP hoặc Modbus RTU/TCP, và yêu cầu nhà cung cấp nộp PICS hoặc bảng thanh ghi để kiểm tra những điểm nào thực sự đọc ghi được. DDC chỉ dùng giao thức nội bộ đóng sẽ khó kết nối với phần mềm của bên thứ ba sau này.
2. Khả năng mở rộng linh hoạt. Nên chọn dòng DDC cho phép cắm thêm các Module I/O mở rộng khi dự án phát sinh thêm điểm đo. Với DDC cố định số kênh (compact), khi hết kênh thì phải thêm bộ điều khiển hoặc module ngoài, nên cần tính dự phòng từ đầu. DDC compact vẫn hợp lý cho thiết bị đơn lẻ có số điểm cố định như FCU, VAV.
3. Khả năng chịu nhiệt và chống nhiễu trong tủ điện. Tủ DDC thường đặt gần các tủ động lực chứa biến tần và khởi động từ lớn. Kiểm tra trên datasheet dải nhiệt độ làm việc và chứng nhận EMC, rồi so với nhiệt độ thực tế trong tủ — tủ kín đặt ngoài phòng máy vào mùa hè có thể nóng hơn nhiều so với nhiệt độ phòng. Ví dụ BL-SDDC-1000-B công bố nhiệt độ hoạt động 0–50 °C; tủ nóng hơn mức đó thì cần quạt thông gió hoặc điều hoà tủ.
4. Sự sẵn có của linh kiện thay thế và hỗ trợ kỹ thuật. Thời gian chờ linh kiện thay thế thay đổi theo hãng và nhà phân phối — hàng nhập khẩu không có sẵn kho trong nước có thể mất nhiều tuần. Nên hỏi trước nhà cung cấp về tồn kho, thời gian thay thế và thời hạn cam kết hỗ trợ. Với BL-SDDC, do sản xuất tại Việt Nam nên chúng tôi chủ động được thời gian thay thế; cam kết cụ thể ghi trong hợp đồng từng dự án.
Bộ điều khiển DDC của Bảo Linh — thiết kế và sản xuất tại Việt Nam
Hệ sản phẩm bộ điều khiển BL-SDDC do Bảo Linh Tech nghiên cứu và sản xuất được thiết kế tối ưu riêng cho các điều kiện vận hành tại Việt Nam:
- BACnet IP lên phần mềm, Modbus RTU và BACnet MS/TP xuống thiết bị: kết nối với các phần mềm BMS có hỗ trợ BACnet IP, trong đó có Konnek BMS. Với phần mềm của hãng khác, nên đối chiếu PICS của BL-SDDC với yêu cầu của phần mềm trước khi chốt.
- Thiết kế chuẩn DIN-Rail gọn gàng: Dễ dàng lắp đặt trong các tủ điện điều khiển tầng và tủ AHU.
- Cấu hình qua trình duyệt: bộ điều khiển có Web Server để cài địa chỉ mạng và thông số truyền thông.
Để nhận bản vẽ mẫu thiết kế tủ DDC và tài liệu kỹ thuật chi tiết của dòng sản phẩm BL-SDDC, quý khách hàng vui lòng truy cập trang Liên hệ Bảo Linh Tech để được đội ngũ kỹ sư hỗ trợ nhanh nhất.
